眾所周知，在高爐煉鐵中熱風的溫度與流量測量是自動燃燒控制中最重要參數之一。為了保證爐頂溫度達到設定值，閉環控制系統準確校正空燃比并保持穩定運行，關鍵、準確地測量是在溫度大于1250℃、流速高達lOOm/s的極端工況下進行，因此，如何提高熱風測量的準確性，具有十分重要的實用價值，也是國內外技術人員攻關的技術難題。

案例名稱：高溫氣體計量畢托巴®解決方案

用戶名稱：江蘇申特鋼鐵有限公司

技術參數：介質壓力：－450Pa  介質溫度： 1200 ℃   管徑：DN3000mm

流量范圍：0－95000Nm³/h

環境背景：江蘇申特鋼鐵有限公司為了科學利用生產過程余熱，將焦化廠煉焦過程產生的廢煙氣，通過余熱鍋爐回收高溫?zé)煔庵普羝╇姀S發電，由于該煙氣溫度較高，回收溫度達到1200-1300多度，對其流量測量成了難題，市場上一直找不到能夠測量的流量計廠家，煙氣流量數據對鍋爐生產起到十分重要作用，通過流量測查鍋爐熱效率及保溫情況，及時掌握鍋爐生產安全性能，生產部門之間的節能降耗考核的依據。

針對江蘇申特鋼鐵的高溫?zé)煔夤r，熱風溫度高通常1200-1250℃的嚴酷測量環境，要求測量?jī)x表能長時間耐高溫，同時高溫下的保證測量系統長時間安全、穩定使用。

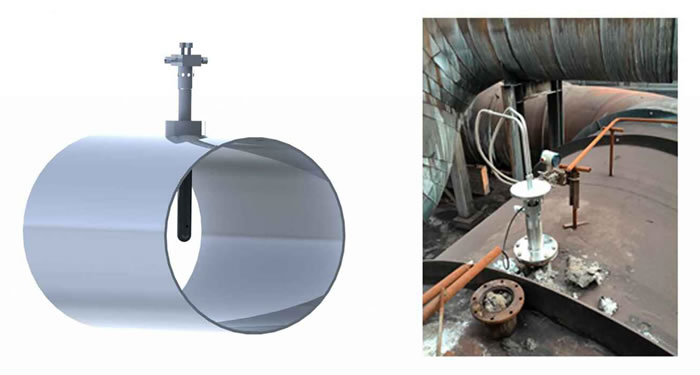

流量計選型：采用 BTB-G(3000)-GT

• 1.一次測量元件采用美國航天耐高溫材質； T≥ 1300℃
• 2.一次元件加雙剛玉保護套，保證高溫氣流沖刷下長壽命使用
• 3.一次元件設有自動控制冷卻系統，保證其測量部在最佳工作溫度范圍（280-390℃）
• 4.本系統還可選配溫度測量功能，保證高溫下準確長壽命測量。維護方便。
• 5.傳感器為畢托巴®經典防堵B型號，其防堵效果出色，同時維護方便。

我公司通過實地了解情況，根據用戶使用需要，成功研制了用于測量高溫?zé)煔獾漠呁邪?reg;流量計，為申特鋼鐵有限公司解決了這一世界級測量難題。

使用效果：在2013年10月投用使用后，成功地實現了在高溫?zé)煔鉁囟龋ǔ^1200℃）極端工況下流量準確測量，并解決了煙氣管道的流通截面大，當焦?fàn)t出焦時流量降低時氣體流速很低條件下的準確計量問題，獨特設計的BTB-B防堵一次傳感器完全解決了煙氣中含固體粉塵造成流量測量元件堵塞等問題。
