工業產生污水通常集中匯聚到下水道管內統一排放，由于工藝原因排水量不確定變化較大，水中含有大量各類雜質，為了使污水能夠暢通排放，通常管徑設計較大，使大部分時間污水排放處于不滿管狀態。不滿管污水流量計量給眾多領域帶來了較大難題，尤其在環保污水排放監測方面，污水排放要保證測量數據實時性、準確性、可靠性、穩定的嚴格需求。

一、不滿管污水計量難題

工業企業污水排放實施不滿管污水測量的難點主要由以下幾點；

1、污水排放量變化不確定，一般都采取加大污水管口徑，使污水在封閉管道中不滿管流淌狀態，這種工況下諸多流量計因其測量原理無法實施長期穩定準確測量，例如電磁流量計、孔板流量計、超聲波、明渠等流量計因流體含大量雜質、不滿管狀態、管徑大對其儀表特性、安裝與維護量帶來嚴重影響。

2、要保證儀表準確、長期穩定的測量，首先要解決污水中存在大量泥沙、油污等固態物質，對儀表堵塞、掛垢、腐蝕對儀表測量特性的影響問題，以及長期使用的維護成本。

3、由于生產排放量變化性，水位相應變化較大，液位變化使管道流通面發生變化對測量數據準確性有直接影響，要求測量?jī)x表同時要適應不同排量下滿管與非滿管的自動切換測量。

二、畢托巴®BTB-B9測量不滿管流體的特點（臟污、清潔）

1、 保證高準確度測量。專利的防堵側頭出色的解決了污水的影響，由于實施了側頭標定流量修正補償、液位實時修正，以極快的響應速度為準確測量提供了保證，其全系測量精度可高達1級。

2、 其出色的專利探頭防堵設計，沉積罐輔助維護功能，設有自動定時疏通清堵系統，保證安裝調試后無需大量的人員維護，系統的安全性、可靠性，長壽命，以及日常維護自動化完全滿足現代環保與檢測的要求。

3、 真正適應管道不同流體與流量變化，其可以測量清潔、不同臟污度、腐蝕性的流體，流體滿管與非滿管均可自動切換測量。

4、 無論是流體流速、流量、液位、溫度與壓力測量，還擁有強大的拓展功能，可配合相應分析設備進行輔助取樣監測。

5、 插入式安裝形式可直接在線開孔安裝，不影響正常排放、為用戶節省安裝成本。

三、畢托巴®的應用

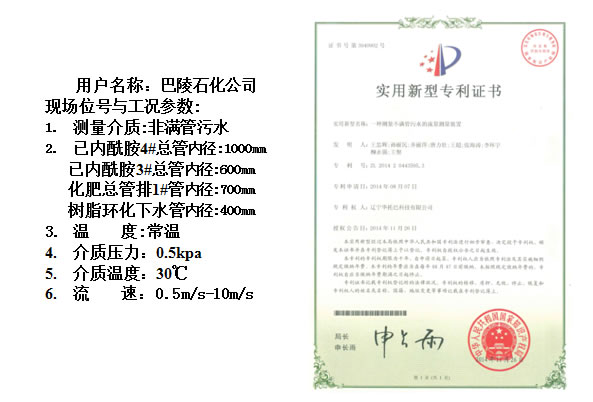

案例名稱：畢托巴®流量計排污水流量計量

用戶名稱：岳陽巴陵石化

環境背景：岳陽巴陵石化生產污水排放流量計量一直困擾著巴陵石化與環保部門，對，由于排放量不確定，管內污水流量變化較大，水流在管道內處于不滿管流淌，水中含有大量泥沙和固體物料，對于常規流量計都無法實施有效的監測，畢托巴®不滿管污水流量計通過特殊設計已成功解決這一測量難題。

技術參數：管內徑:400mm    溫度:常溫管道走向:水平管道材質：碳鋼

直管段長度：足夠流量：0.5m/s-10m/s

服役時間：2014.7

解決問題：取壓探頭防堵設計，解決了水內的雜質堵塞測速頭測孔，保證流量?jī)x表的正常測量。裝置配有液位計實時準確測量液面的變化進行流量計量。準確度高、重復性好，解決了氣泡、雜質對計量與準確度的影響。裝置配有沉積罐，透明的材質可觀察沉淀泥沙的情況，配有反吹裝置更便于維護。滿足環保部門對岳陽巴陵石化實施有效的排污監控。
