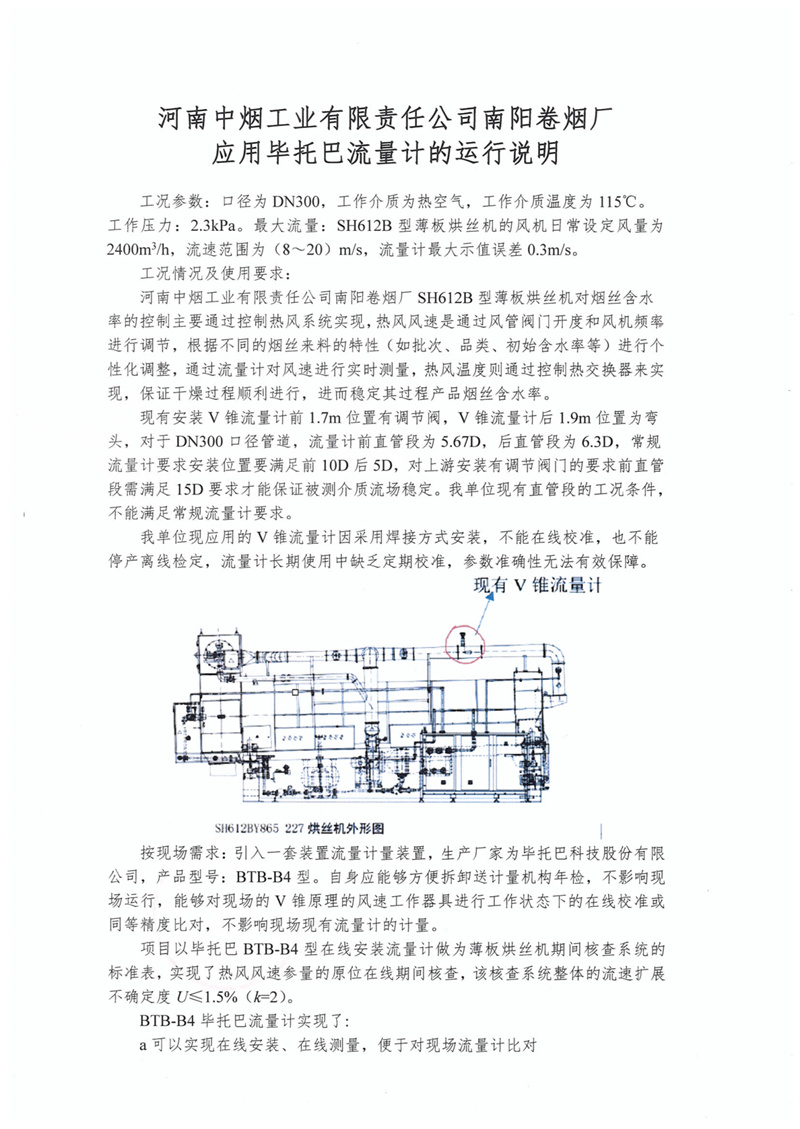

工況參數:口徑為DN300，工作介質為熱空氣，工作介質溫度為115℃。工作壓力:2.3kPa。最大流量:SH612B型薄板烘絲機的風機日常設定風量為2400m³/h，流速范圍為(8～20)m/s，流量計最大示值誤差0.3m/s。

工況情況及使用要求:河南中煙工業有限責任公司南陽卷煙廠SH612B型薄板烘絲機對煙絲含水率的控制主要通過控制熱風系統實現，熱風風速是通過風管閥門開度和風機頻率進行節，根據不同的煙絲來料的特性(如批次、品類、初始含水率等)進行個性化調整，通過流量計對風速進行實時測量，熱風溫度則通過控制熱交換器來實現，保證干燥過程順利進行，進而穩定其過程產品煙絲含水率。現有安裝V錐流量計前1.7m位置有調節閥，V錐流量計后1.9m位置為彎頭，對于DN300口徑管道，流量計前直管段為5.67D，后直管段為6.3D，常規流量計要求安裝位置要滿足前10D后5D，對上游安裝有調節閥門的要求前直管段需滿足15D要求才能保證被測介質流場穩定。我單位現有直管段的工況條件，不能滿足常規流量計要求。我單位現應用的V錐流量計因采用焊接方式安裝，不能在線校準，也不能停產離線檢定，流量計長期使用中缺乏定期校準，參數準確性無法有效保障。
